SDS SMALL128 DINBOX R2

SDS SMALL128 DINBOX R2

Nový model monitorovacího a řídícího PLC (PAC) z nabídky SDS produktů.  Výrobek SDS-SMALL patří s modulem SDS BIG do druhé generace modulů SDS. Modul navazuje na úspěsný SDS MICRO a připravil ještě navíc další vylepšení.

Další informace v "Popis základní funkce modulu

skladem

AutomatizaceBaterieDallas čipEthernetExport datIP watchdogMěření energiíMěření napětíMěření teplotOvládání reléPWM outputSD KartaVlhkost vzduchu

(2 333.00) 2 823.00 Kč s DPH

fotogalerie

Několik detailních záběrů na modul.

Popis a základní funkce modulu

Nový model druhé generace monitorovacího a řídícího PLC (PAC) modulu z nabídky SDS produktů. Modul nabízí jednoduché zapojení,přístup k jednotlivým funkcím přes webové rozhraní, export dat a naměřených hodnot,programování funkcí přes FULL C jazyk a nově využití HTML jako webové prezentace.

Modul využívá komunikačních protokoly pro vyčítání informací např.(web, xml, txt, SNMP ,UDP) Pravidelně jsou vydávány nové verze firmware s novými funkcemi. Tento nový firmware je od nás k dispozici vždy zdarma a bez omezení.

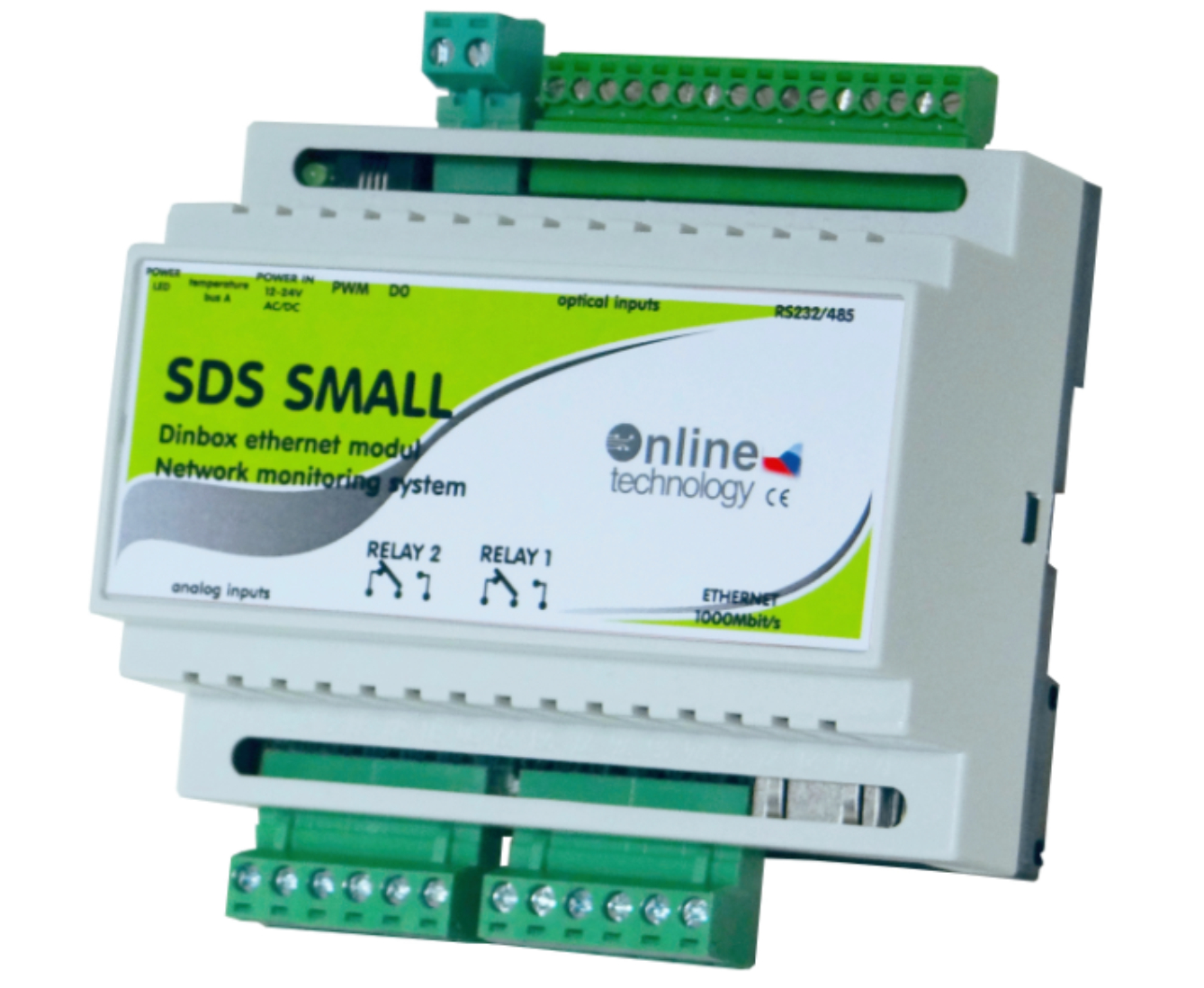

Modul je dodáván jako zkompletovaný výrobek v krabičce DINBOX z ABS materiálu  a je ihned připraven k montáži na DIN lištu. Pro připojení vodičů jsou k dispozici ARK nebo násuvné svorkovnice .
K dispozici jsou otické vstupy pro měření odběru el.energie,vody a plynu,webový teploměr,analogové vstupy pro měření napětí ,sledování vlhkosti vzduchu,vstup pro měření odporu (využití např. pro čidlo teploty PT100),2x releový výstup,PWM a digitální výstup.
Napájení 12V AC/DC . U napájení je důležité brát v úvahu použité vnitřní relé ,které může být napájeno 12 nebo 24V.Odběr zařízení je 0,2A při sepnutých relé.

Komunikace Ethernet 100Mbit/s.
Zařízení je plně funkční i bez připojeného PC.



NÁZEV FUNKCEUPŘESNĚNÍ
připojení k PCRJ45/Ethernet 100Mbit/s
provedenímodul na DIN lištu 6M,ABS
napájení12-24V AC/DC (max. 42Vac, max 60Vdc)
komunikační protokolyweb,xml,txt,SNMP,UDP
výstup pro připojení kabelunásuvné  svorky
paměť dataflash 8MB

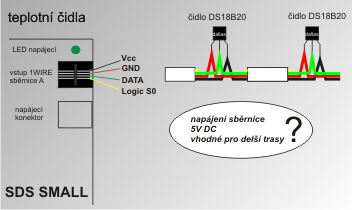

webový teploměrano /1x sběrnice pro 64 teplotních čidel  DS18B20+

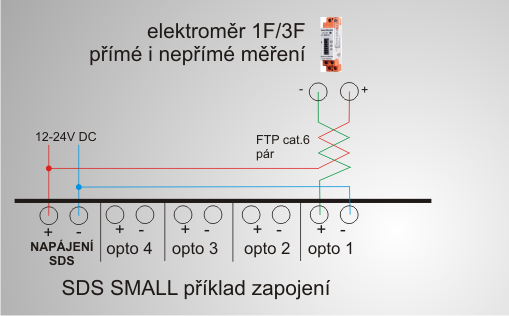

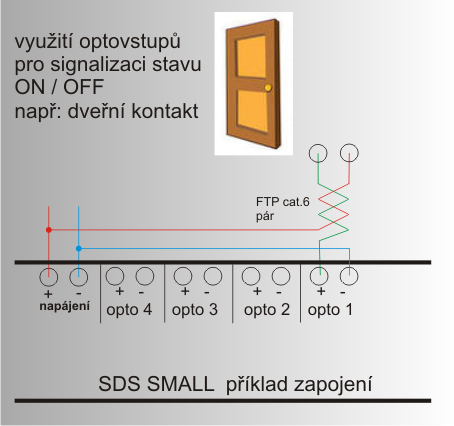

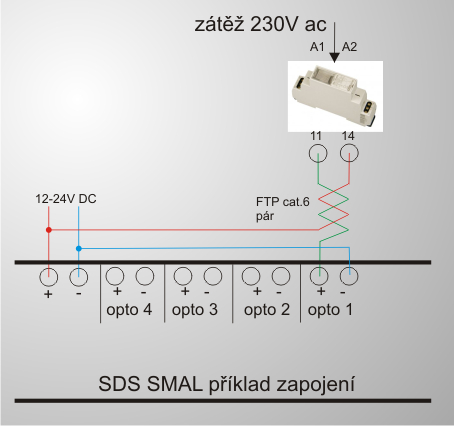

optické vstupyměření el.energie,vody,plynu , stavy ON OFF -  4x
integrované reléano/2x    , 1x výstup relé

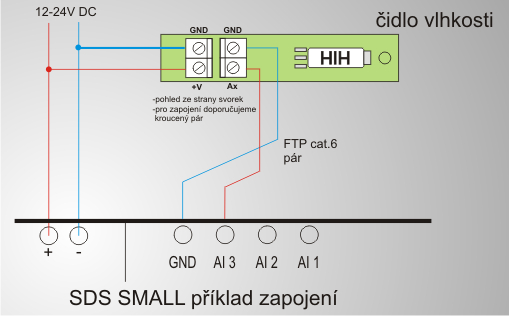

čidlo vlhkosti*ano/3x

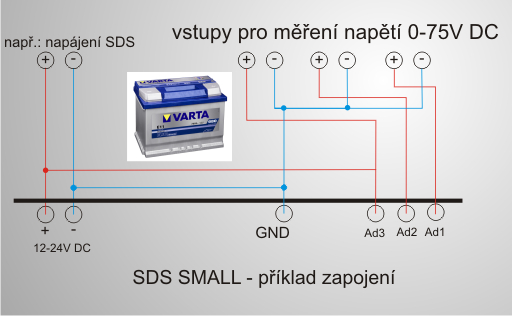

analogový napěťový vstup 0-75V dc*ano/3x
IP watchdog ano
vnitřní zálohová baterie - novinkaano
PWM výstupano
RS 485/232 převodník ne (jiná verze modulu)
slot pro SD KARTU - novinkaano (připravujeme)
vlastní FULL-C program 128ano
vlastní HTML stránky - webová prezentaceano


*maximálně lze použít např:. 2x analogový vstup pro měření napětí a 1x čidlo vlhkosti

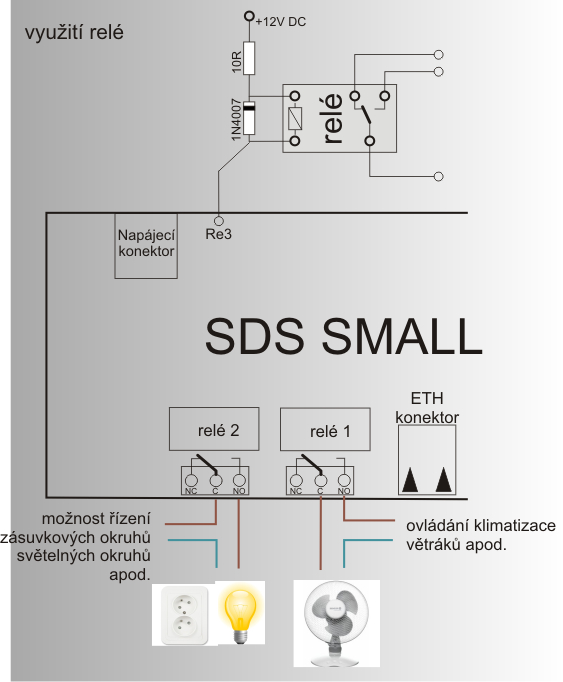

použitá relé :

dvě nezávislé relé, přepínací kontakty, max 0.5A pro 125Vac, nebo max 2A pro 30Vdc

další technické parametry na http://wiki.merenienergie.cz/index.php/SDS-SMALL-rev2

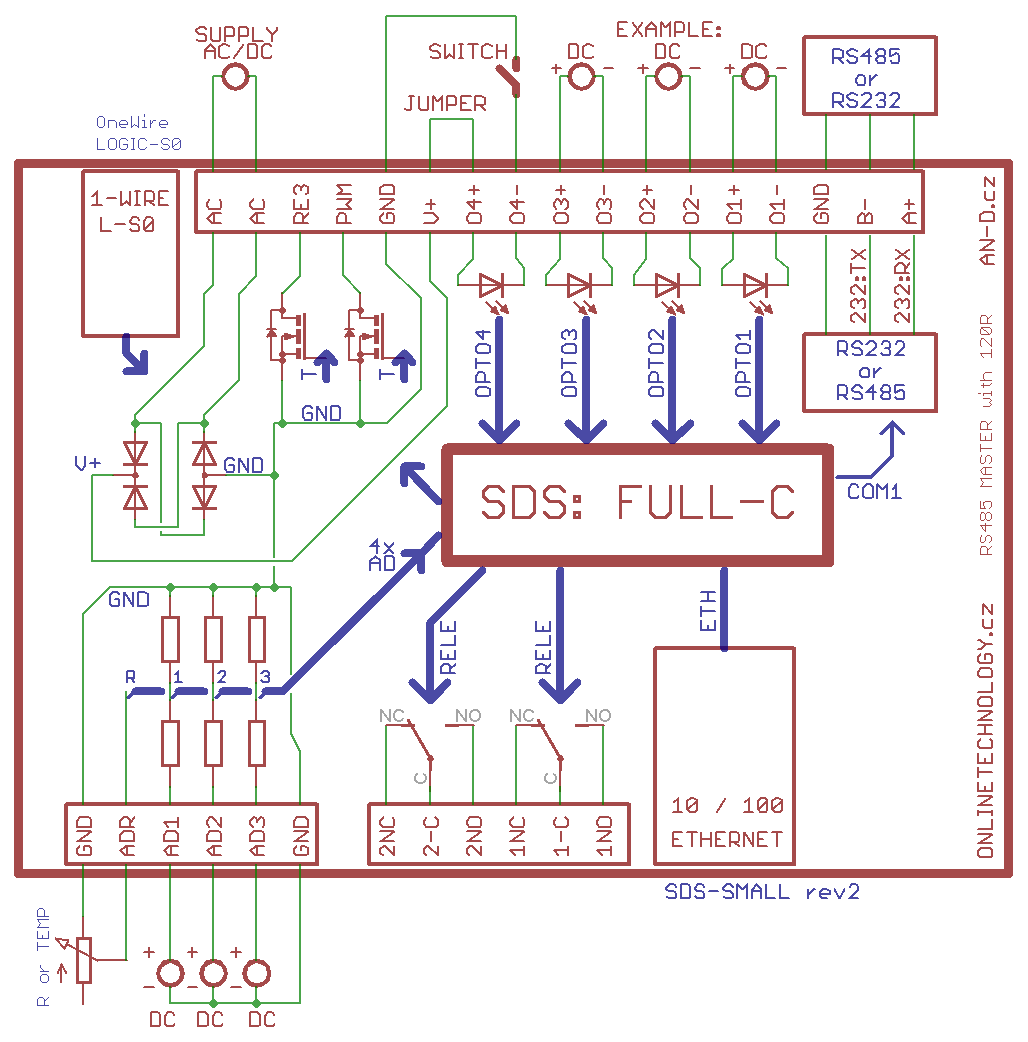

Zapojení







Dokumentace
Firmware
Vzorové programy
