SDS PWM10 DIN

SDS PWM10 DIN

Modul SDS-PWM10 je určen jako samostatný převodník PWM signálu na napětí 0V až 10V.

Další informace v "Popis základní funkce modulu" níže

(565.29) 684.00 Kč s DPH

fotogalerie

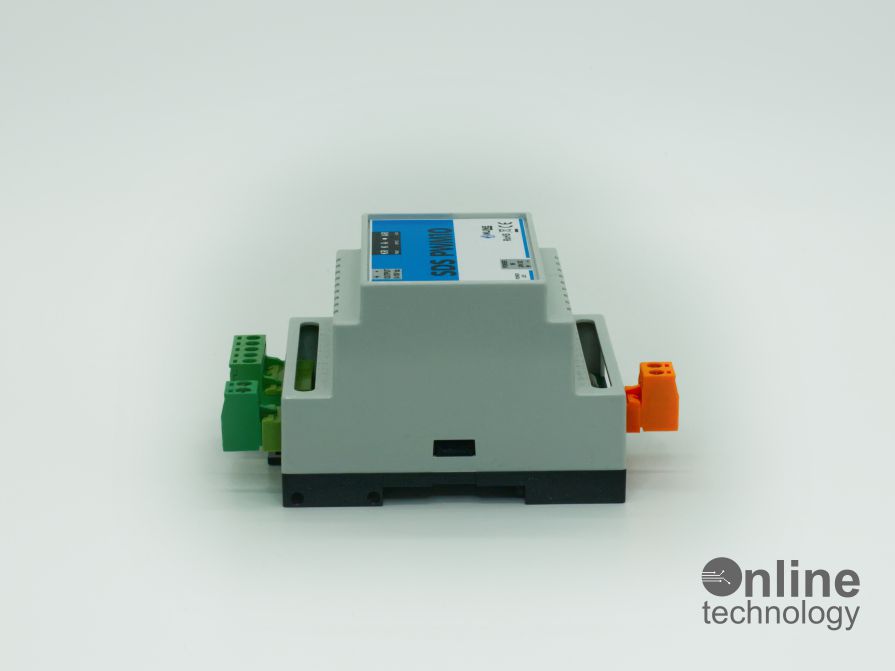

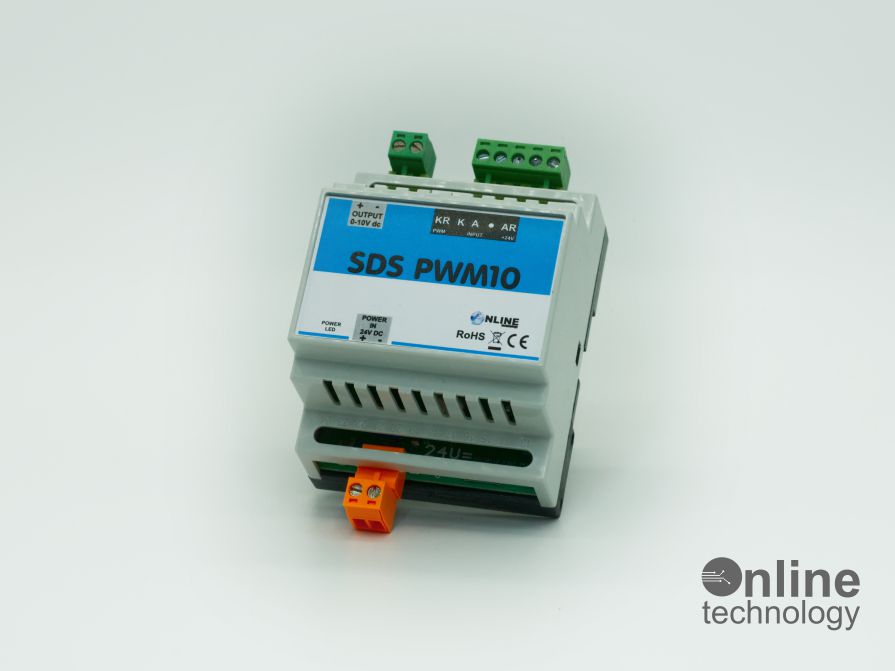

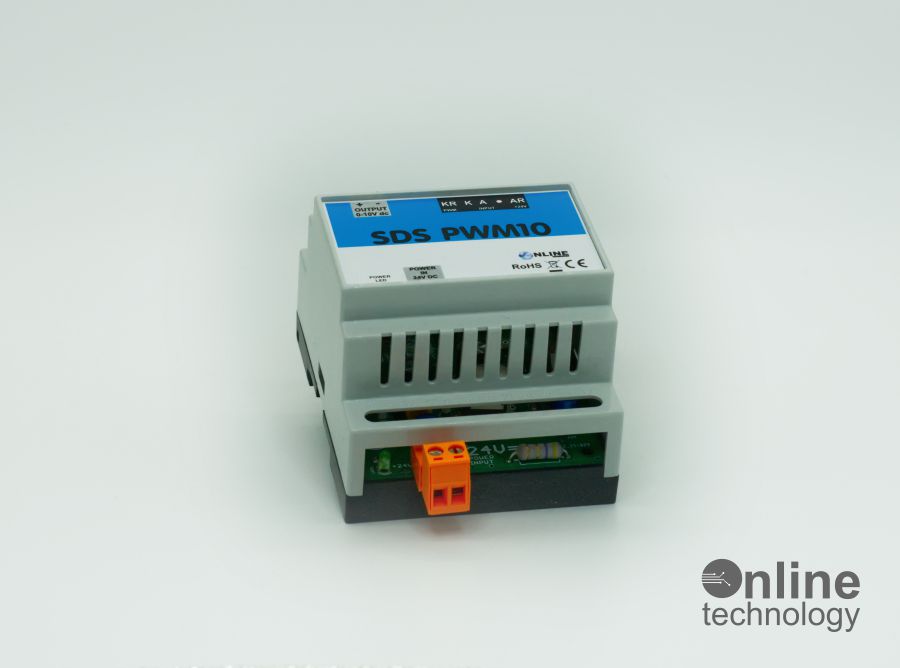

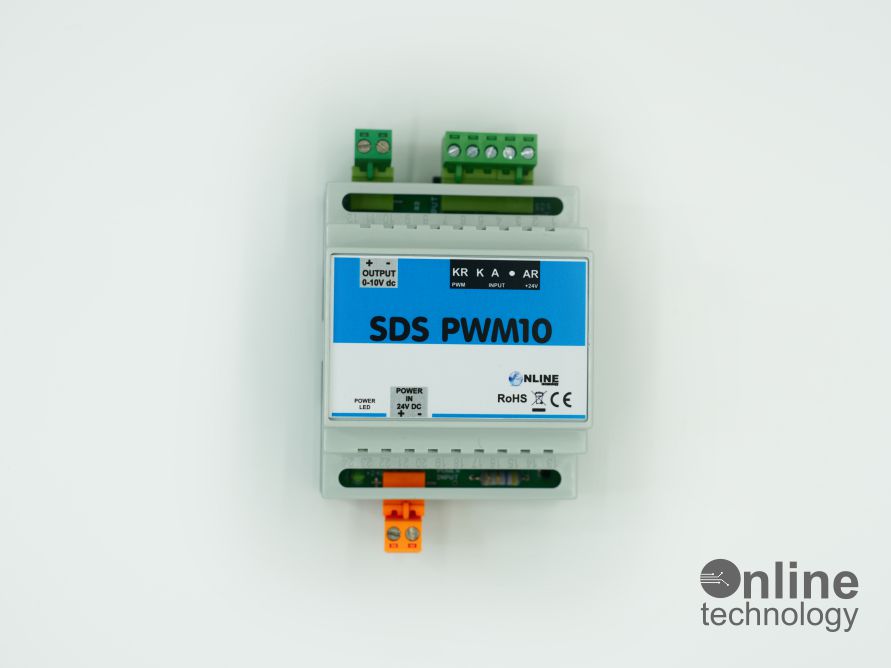

Několik detailních záběrů na modul.

Popis a základní funkce modulu

Modul SDS-PWM10 je určen jako samostatný převodník PWM signálu na napětí 0V až 10V.

Vlastnosti:

  • Napájení 24Vdc (rozsah 24Vdc až 30Vdc)
  • Vstup PWM je galvanicky izolován od zbytku modulu (signál je přiveden na LED v optočlenu 6N137)
  • Modul je pro montáž do DIN ABS krabičky 69x85x57mm (čtyři moduly)
  • Výstupní napětí 0V až 10V závislé na PWM signálu
  • Minimální zatěžovací impedance je 10000 ohmů (10kOhm) - použití nižsí zatěžovací impedance není podporováno
  • Modul je přímo určen k připojení k výrobkům SDS (MICRO, MACRO)
  • Modul lze použít i s jakýmkoliv jiným zdrojem PWM signálu, který je schopný ovládat LED ve vstupním optočlenu modulu SDS-PWM10
Zapojení

Dokumentace
Firmware
Vzorové programy
